Tastatura

  • Tastatura
    Producator: OMEGA, Romania
    Pret: 16,80 EUR

    Comanda
    Cod
    Denumire
    Pret EURO fara TVA
    AX10R

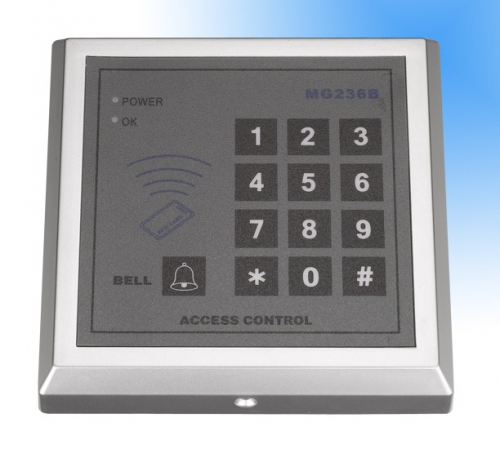

    cititor proximitate RFID cu tastatura,12 Vcc,250 utilizatori
    16.80

    CARACTERISTICI TEHNICE:
    Tensiune: 12VCC
    Amperaj in sarcina: <1000mA
    Amperaj static: <60mA
    Memorie: 250 utilizatori
    Distanta de citire: max 10cm
    Tip card: EM
    Temperatura de functionare: -10 C - +70 C
    Umiditate: 10% - 90%
    Dimensiuni: 117 x 117 x 21mm

    Instalare
    Demontati cadrul din spate al sistemului si prindeti-l pe perete cu dibluri si holsuruburi. Conectati alimentarea si incuietoarea electrica conform schemei de mai sus. Daca cerintele impun instalarea unui buton interior de deschidere a usii sau conectarea unei sonerii acestea se vor conectade asemenea conform schemei de mai sus.

    Atentie. Demontarea cadrului din spate cu alimentarea deja conectata va activa butonul de alarma cu arc aflat in partea stanga jos, pornind alarma de avertizare a sistemului.

    Inainte de conectare asigurati-va ca alimentatorul furnizeaza tensiunea ceruta.
    Initializarea sistemului
    Cu alimentarea oprita, conectati pinii 2 si 3 ai switchului S16. Alimentati. Sistemul va emite bipuri lungi iar led-urile rosu (power), verde (OK) si portocaliu (mod) vor clipi.
    Opriti si apoi reporniti alimentarea cu curent. Toate led-urile vor clipi. Comutati switch-ul S16 de pe pozitia 2-3 pe pozitia 1-2. Initializarea e completa.

    Important: Initializarea doar modifica parola de sistem cu parola implicita (12345). Lista de utilizatori si preferinte ramane neschimbata.

    Conectarea inchizatorii electrice/electromagnetice
    In functie de natura inchizatorii folosite (Normal Deschis sau Normal Inchis) este necesara configurarea switch-ului J1 astfel:

    Pin1 cu Pin2 – inchizatoarea este alimentata in starea de repaos a sistemului. La activarea cu  card sau cod, alimentarea inchizatoarei se intrerupe
    Pin2 cu Pin3 – inchizatoarea este alimentata doar la activarea cu cartela sau cod. In starea de repaos inchizatoarea nu este alimentata.
    Configurarea sistemului
    Intrarea in mod programare - Se apasa tasta # (toate ledurile se aprind) urmata de parola de sistem din 5 cifre (12345 – default). Sistemul va confirma intrarea in modul programare printr-un bip simplu.

    Dupa intrarea in mod programare se selecteaza optiunea dorita (tastele de la 0 la 6). Semnificatia acestora este:

    Tasta 0 (Inregistrare card utilizator SI parola)
    Ledul portocaliu aprins.
    Tastati un numar de utilizator din 4 cifre (Ex. 0001)
    Scanati cardul nou. Operatia de scanare este confirmata printr-un bip simplu.
    Introduceti o parola utilizator din 6 cifre. Operatia va fi confirmata printr-un bip lung. Ledurile rosu si portocaliu raman aprinse. Iesire din meniu cu tasta 6 sau automat dupa un delay de 5 sec.

    Atentie: Un utilizator inregistrat in sistem cu ajutorul tastei 0 va fi obligat atat sa scaneze cardul cat si sa introduca parola pentru a deschide usa. Pentru a-i da unui unei persoane posibilitatea de a deschide usa ori cu cardul ori cu cartela este necesara inregistrarea dubla a acestei persoane (o inregistrare pt card si o alta pt parola, folosind tasta 2)

    Tasta 1 (Modificare parola sistem)
    Ledul portocaliu aprins.
    Tastati o noua parola din 5 cifre. Operatiunea este confirmata printr-un bip scurt, LED-ul verde clipeste. Ledurile rosu si portocaliu raman aprinse. Iesire din meniu cu tasta 6 sau automat dupa un delay de 5 sec.
    Important: Pastrati parola de sistem intr-un loc sigur. In cazul in care pierdeti parola va trebui sa reinitializati sistemul.

    Tasta 2 (Inregistrare card utilizator SAU parola)
    Ledul portocaliu aprins.
    Tastati un numar de utilizator din 4 cifre (Ex. 0001) Ledul verde aprins semnifica faptul ca numarul de utilizator este valid. 3 bip-uri scurte semnifica faptul ca acest numar de utilizator este deja introdus in sistem. 4 bip-uri lungi semnifica faptul ca memoria sistemului este plina.
    Scanati cardul nou sau introduceti o parola de 6 cifre a utilizatorului (pentru a adauga atat card cat si parola pentru un utilizator vedeti instructiunile de mai sus – tasta 0)
    Operatiunea este confirmata printr-un bip scurt, LED-ul verde clipeste. Ledurile rosu si portocaliu raman aprinse. Iesire din meniu cu tasta 6 sau automat dupa un delay de 5 sec. 3 bip-uri lungi semnifica faptul ca parola aleasa sau cardul citit sunt deja inregistrate in sistem.

    Tasta 3 (Stergere utilizator)
    Ledul portocaliu aprins.
    Tastati un numar de utilizator din 4 cifre (Ex. 0001)
    Operatiunea este confirmata printr-un bip lung.

    Tasta 4 (Stergere toti utilizatorii)
    Operatiunea este confirmata printr-un bip lung, LED-ul verde clipeste. Ledurile rosu si portocaliu raman aprinse.

    Tasta 5 (configurare temportizare 0-99sec)
    Ledul portocaliu aprins.
    Tastati o valoare din 2 cifre reprezentand timpul in secunde cat doriti ca usa sa ramane deschisa. LED-ul verde clipeste. Ledurile rosu si portocaliu raman aprinse.

    Tasta 6 (Exit)
    Confirmare iesire printr-un bip lung. Led-ul verde clipeste si se stinge. Ledul portocaliu se stinge. Led-ul rosu ramane aprins si sistemul iese din modul programare in modul normal de functionare

    Important. Daca in timpul programarii apare o eroare (utilizator existent, parola existenta, etc) sau nu sunt respectate instructiunile de mai sus, sistemul va emite o alerta din 3 bip-uri lungi si se va intoarce in modul normal de functionare. Daca sistemul emite o alerta sonora formata din 5 seturi de cate 2 bipuri lungi si unul scurt inseamna ca memoria este plina.

    Utilizare
    Pentru utilizatorii adaugati in modul card SAU parola (tasta 2)  accesul se va face prin apropierea cardului de cititor sau prin introducerea parolei de 6 cifre a utilizatorului. Daca parola sau cardul sunt valide sistemul va confirma acest lucru printr-un bip lung. Ledul verde se aprinde si usa se deschide. Usa ramane deschisa conform timpului de deschidere configurat. Daca parola sau cardul sunt invalide, sistemul va emite o alerta sonora formata din 3 bip-uri scurte iar led-ul rosu va clipi de 3 ori.

    Pentru utilizatorii adaugati in modul card SI parola (tasta 0 din meniul sistemului) este necesara atat scanarea cardului cat si introducerea ulterioara a parolei de 6 cifre (sau invers, introducerea parolei urmata de scanarea cardului). Daca atat parola cat si cardul sunt valide sistemul va confirma acest lucru printr-un bip lung. Ledul verde se aprinde si usa se deschide. Usa ramane deschisa conform timpului de deschidere configurat. Daca parola sau cardul sunt invalide, sistemul va emite o alerta sonora formata din 3 bip-uri scurte iar led-ul rosu va clipi de 3 ori.

    Important: Cardul nu poate fi scanat in momentul introducerii parolei si nici cat timp este apasat butonul de deschidere din interior.
