06511.00

  • 06511.00
    Producator: CISA, Italia
    Pret: 11,50 EUR

    Comanda

    Cod

    Finisaj

    Descriere

    Pret EUR fara TVA

    06511.00

    negru

    set complet contacte NYLON + distantiere

    11.50


     Set contacte nylon pentru broaste electrice in set cu distantieri:
    -2 mm. (6 buc.)
    -5 mm. (1 buc.)




    INSTRUCTIUNI DE UTILIZARE CONTACT ELECTRIC CISA

    COD 06510 , 06511

      COD

                                       DESCRIERE

    06510

     Contact nylon reversibil + distantier 2mm

    06511

    Contact nylon reversibil cu panta + 6 distantiere de 2mm si 1distantier de 5mm

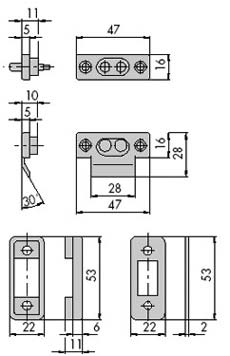

    Contactul se foloseste pentru asigurarea continuitatii electrice pe portiuni mobile ale traseului de alimentare a broastelor electrice (ex. usa-montant). Asigura alimentarea cu tensiune numai cand usa este inchisa, contactele fiind cuplate. Contactele metalice propriu-zise ale piesei din fig.1 trebuie sa cada pe cat posibil in centrul contactelor metalice de pe piesa din fig.2 cand usa este inchisa iar distanta dintre fetele de nylon trebuie sa fie minima (aprox.1mm) astfel incat sa nu existe frecare intre ele. Piesa 1 se monteaza pe cantul usii  fata in fata cu piesa 2 care se monteaza pe partea fixa (montant). La inchiderea usii contactele proeminente vor glisa pe panta de nylon. Se va evita scurtcircuitul contactului fix alimentat, fiind posibila arderea sursei. Se va decupa usa si montantul astfel incat partea proeminenta ovala din spatele contactului sa fie ingropata si sa permita culisarea contactelor la cursa maxima si fara sa atinga parti metalice. Pentru prinderea firelor acestea se vor dezizola la capete si se vor cositori eventual, apoi se vor introduce in gauri si se vor strange cu surubelnita bolturile filetate. Inainte de prinderea contactelor electrice in suruburi sau nituri se va trece firul prin decupaj prin spatele contactelor continuind traseul prin profilul metalic si se vor conecta la contacte ca mai sus. Contactul electric va fi mascat si fara acces de la exteriorul usii si nu va fi expus direct la intemperii. Contactul nu se va folosi ca intrerupator de curent.

    Tensiunea maxima de utilizare: 24V ca; 12V cc. I maxim : 4A

    Functionare de tip intermitent. ATENTIE ! Produsul se va monta in concordanta cu normele in vigoare si numai pe instalatii de mica tensiune care nu pot cauza accidentarea prin electrocutare , safety  extremeli  low  voltage plants (SELV).
