N. Feb/Corni 5011

  • N. Feb/Corni 5011
    Producator: NUOVA FEB, Italia
    Pret: 62,90 EUR

    Comanda

    Cod

    B

    Finisaj

    Descriere

    Pret euro fara TVA

    N. Feb/Corni 5011

    60

    gri

    yala electrica, aplicata, 8-12 Vcc, cu cilindru la int. si cilindru fix la exterior

    62.90

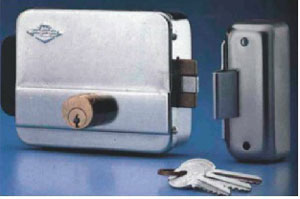

    YALA APLICATA ELECTRICA PENTRU PORTI

    A= 60 mm
    Cilindru interior si exterior fix
    Reversibila (stanga si dreapta)
    Backset ajustabil de la 50 mm pana la 70 mm
    Contraplaca cu inaltime ajustabila
    Carcasa din otel, vopsita gri-metal
    Zavor cu autoblocare
    Tensiune de alimentare: 8/12 Vcc
    Optional: suport metalic, cod 5050
    Montaj: Porti st/dr cu deschidere la interior
    Porti st/dr cu desch. la ext. (pe partea fixa-toc)




    INSTRUCTIUNI MONTAJ N. FEB/Corni  5011
    Posibilitatea schimbarii broastei electrice de pe dreapta pe stanga.

    - Trageti (scoateti) manerul C, inelul de cauciuc B, si apoi mecanismulinteriro D (fig 1)
    - Rotiti cutia A cu 180 de grade
    - Indepartati surubul 2 si introduceti-l in gaura Z
    - Puneti manerul C in partea opusa a cutiei si montati mecanisul interior D in cutia A
    - Ptr. a regla cilindrul la exterior este suficient sa slabiti suruburile 1T-2T si sa faceti asa incat cilindrul sa gliseze de- a lungul fantei pana in pozitia dorita
    - Blocati suruburile 1T-2T (vezi fig 2)

    Daca poarta sau usa are tendinta "de cadere" este sufucient sa deplasati placa G in sus sau in jos cu ajutorul suruburilor H-H1 (fig 3).

    FOARTE IMPORTANT! Partea centrala a zavorului notata cu X1 este memoria mecanica a broastei care pe timpul cat usa e inchisa este tinuta apasat (catre interior) de catre elementul
    X2 aflat pe contraplaca.



    Yala N. Feb/Corni 5011 NU POATE FI MONTATA PE PARTEA MOBILA pe usile cu deschidere la exterior:

    Rezolvarea acestor situatii se poate face montand broaste sau yale ingropate ca:
    CISA 14351, 16205, 16215
    sau yale aplicate ca:
    CISA 1A731 , 14021

    PENTRU CAZUL USILOR CARE SE DESCHID SPRE INTERIOR
    Yalele Nuova Feb 5011-5016 pot fi montate pe partea mobila pe usile cu deschidere spre interior, pe dreapta  1  si pe stanga  2 cat si pe usile cu deschidere la exterior DAR NUMAI PE TOC (pe partea fixa) atat pe dreapta  cat si pe stanga  4  asa cum se poate vedea in fig.de mai jos:
